Auteur Sujet: Nouveau projet... 3 voies :)  (Lu 49287 fois)

Gabrield

  • Newbie
  • *
  • Messages: 197
    • E-mail
Re : Nouveau projet... 3 voies :)
« Réponse #105 le: janvier 03, 2013, 18:03:29 pm »
Oui, j'ai regardé, et j'ai passé commande le moi dernier chez Audiophonics pour réaliser mes câbles de modulation sur mesure à base de VIABLUE NFS-1, qui me semble être top à un prix encore raisonnable (8€/m). J'ai retenu le système de tresse reliée à la masse source/ampli et source/ RIEN sur l'autre.

Mais pour les parasites sur le PC, malgrés l'alim de très bonne qualité...
Vous parlez de filtre dans votre rubrique, les filtres que je montre dans le lien sont-ils efficaces?

Puis-je les utiliser en remplacement de l'origine sur certains appareils tel que: PC, Ampli (x2) et filtre actif pour améliorer la qualité d'écoute?

Gabrield

  • Newbie
  • *
  • Messages: 197
    • E-mail
Re : Nouveau projet... 3 voies :)
« Réponse #106 le: janvier 03, 2013, 18:59:22 pm »
Une des deux Colonnes de grave assemblée! :cheers:

Brut sans finissions => j'installe le 12BR70 au sommet, soude le 2x4mm² et relie l'unique colonne en MONO sur l'ampli Behringer A500...

Rodage!  :twisted:
(pauvres voisins)

Je part en weekend en italie, petit reportage photo la semaine prochaine!!

petoind

  • Administrator
  • Hero Member
  • *****
  • Messages: 7280
    • Conception des enceintes acoustiques
    • E-mail
Re : Nouveau projet... 3 voies :)
« Réponse #107 le: janvier 03, 2013, 19:14:22 pm »
Si le problème vient du secteur, le filtre sera efficace.
Question : Le problème vient-il bien du secteur ?
Avez vous essayé de mettre le PC sur une autre prise de courant à l'autre bout de la maison ?

Gabrield

  • Newbie
  • *
  • Messages: 197
    • E-mail
Re : Nouveau projet... 3 voies :)
« Réponse #108 le: janvier 03, 2013, 20:02:00 pm »
Je suspecte mon ancienne pompe Eheim 600L/h qui a 6 ou 7 ans dont est équipé le système de refroidissement du Pc.
Quand j'aurais les moyens, j'en changerais, tout comme la carte son.

Je pense prendre une Asus Essence STX, elle reprend le même principe de fréquence d'horloge séparée de votre carte son externe.
http://www.hdfever.fr/2012/02/24/test-asus-xonar-essence-stx/

Gabrield

  • Newbie
  • *
  • Messages: 197
    • E-mail
Re : Nouveau projet... 3 voies :)
« Réponse #109 le: janvier 09, 2013, 21:05:30 pm »
NEED HELP!    :devotion:

Bonjour à tous, je requiert votre aide, urgement, car il y a quelque chose qui cloche!

Je vient de déballer ce jour mon Behringer CX2310 pour essayer mes câbles "home Made"  à base de Viablue NFS-1 Quattro analogue.

Le premier câble relie la carte son au filtre actif behringer:
coté carte son: petit Jack stéréo (format casque) de bonne qualité
=> Vers connecteur XLR mâle pour la borne IMPUT du filtre actif.

J'ai suivi ce schéma:


Les deux autres câbles jumeaux pour relier les deux sorties du filtre aux deux amplis:
XLR femelle vers 2RCA, j'ai suivi ce schéma:



Les deux points froids sont soudés ensemble, les deux points chaud séparément, exactement comme sur le schéma, au détail prêt que j'ai relier les 4 tresses de masses (2 par Viablue NFS-1 puisque blindage double) au quatrième plot du XLR (mise à la masse du châssis du filtre Behringer si je ne dit pas de bêtise).

J'ai testé mes câbles à l'Ohm-mètres pour vérifier les continuités... Ok!

Pourtant, impossible de faire fonctionner mon système!

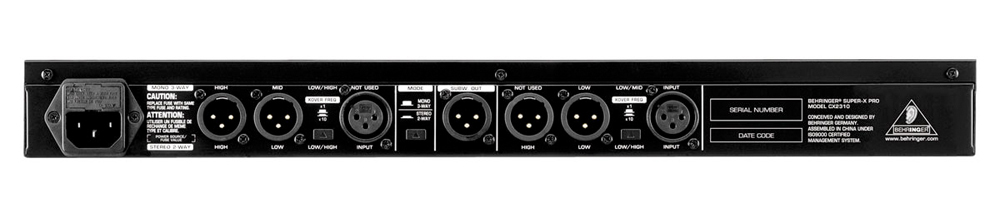

Si je branche la source sur la borne IMPUT du filtre actif (à droite sur la photo), impossible d'obtenir un son, pourtant j'ai suivi à la lettre la notice Behringer, tout les boutons et potards son sur la bonne position.

Si je branche sur la borne IMPUT/ not used du filtre (à gauche, à coté des sortie HIGH et MID), là j'ai du son, mais autant parler de "bruit" plutôt que de musique, c'est une cacophonie parfaitement inaudible, impression de mélange des voix droite et gauche, sans aucun grave, bref de la soupe.

Je précise que je n'ai qu'un HP de grave branché sur l'ampli A500 (l'autre sera branche demain, la deuxième colonne étant terminée)
le deuxième ampli est branché mais éteint, puisque je n'ai pas encore réaliser les médium/ aigu.

Est-ce que le filtre actif serait HS? Il est neuf, acheté il y a 2 ans, jamais servi...

J'ai vraiment besoin de votre aide.

Gabrield

  • Newbie
  • *
  • Messages: 197
    • E-mail
Re : Nouveau projet... 3 voies :)
« Réponse #110 le: janvier 09, 2013, 21:09:21 pm »
ah oui, dernière précision, sur les câbles XLR > 2RCA, les tresses de masses sont soudées coté XLR et sur un seul RCA (LEFT), comme expliqué si dessous:



ou encore là:



Pour éviter les ronflettes

savagess

  • Full Member
  • ***
  • Messages: 659
    • E-mail
Re : Nouveau projet... 3 voies :)
« Réponse #111 le: janvier 09, 2013, 21:54:31 pm »
Bonsoir,

tu te trompes de shéma pour tes cables, tu dois avoir 2 XLR droite et gauche.

http://www.sonelec-musique.com/connectique_cables_transitions.html

2e schéma  dans Adaptation sortie asymétrique vers entrée symétrique





Gabrield

  • Newbie
  • *
  • Messages: 197
    • E-mail
Re : Nouveau projet... 3 voies :)
« Réponse #112 le: janvier 10, 2013, 10:36:42 am »
Oooh le boulet...
Je vient de comprendre :(

Donc il me manque un connecteur mâle XLR et deux femelles...
Néanmoins, du Pc au filtre, je ne serais pas en symétrique:
1 connecteur petit jack vers DEUX XLR (au lieu d'un...)

Et chaque RCA est relié à un XLR, pas d'Y...

La notice Behringer parrait extrêmement claire mais elle ne l'est pas.
La seule subtilité est embases IMPUT. Il s'agit des entrées XLR symétriques.
sérigraphie du haut = utilisation MONO 3 voix, série graphie du bas= stéréo deux voix.

==> JE SORT  :hallu:

Gabrield

  • Newbie
  • *
  • Messages: 197
    • E-mail
Re : Nouveau projet... 3 voies :)
« Réponse #113 le: janvier 10, 2013, 17:15:29 pm »
ça fonctionne presque... J'ai enfin un son correcte, à droite.

Rien à gauche.
Donc je pense que c'est le câble qui relie la sortie de ma carte son: 1 petit jack, vers le filtre: 2 XLR
C'est le seul câble en Y qu'il reste.

J'ai fait comme suit:

petoind

  • Administrator
  • Hero Member
  • *****
  • Messages: 7280
    • Conception des enceintes acoustiques
    • E-mail
Re : Nouveau projet... 3 voies :)
« Réponse #114 le: janvier 10, 2013, 18:30:47 pm »
J'ai câblé mes Behringer avec le schéma que vous trouverez à "Le câble micro".
http://petoindominique.fr/php/cablemodulation.php
Aucun soucis, les schémas sont bons.

Gabrield

  • Newbie
  • *
  • Messages: 197
    • E-mail
Re : Nouveau projet... 3 voies :)
« Réponse #115 le: janvier 10, 2013, 20:03:22 pm »
Merci pour l'aide, enfaite c'était le point chaud du mini jack qui déconnait (Yarbro haut de gamme pourtant...)

Je ne comprenait pas pourquoi il n'y avait pas de continuité entre la pointe du jack et le reste du câble... Un coup de fer à soudé et ce fut résolu!

ça fonctionne enfin :)

Première impression: Not Bad!  :A

petoind

  • Administrator
  • Hero Member
  • *****
  • Messages: 7280
    • Conception des enceintes acoustiques
    • E-mail
Re : Nouveau projet... 3 voies :)
« Réponse #116 le: janvier 10, 2013, 21:27:07 pm »
Vous sortez le son du PC via la prise casque de la carte son ?

Borak

  • Full Member
  • ***
  • Messages: 616
Re : Nouveau projet... 3 voies :)
« Réponse #117 le: janvier 10, 2013, 23:10:48 pm »
La plupart des cartes son on des prises Jack pour la sortie casque et la sortie ligne. Seul les meilleures ont des sorties cinch pour la sortie ligne.
« Modifié: janvier 11, 2013, 09:49:13 am par Borak »

Gabrield

  • Newbie
  • *
  • Messages: 197
    • E-mail
Re : Nouveau projet... 3 voies :)
« Réponse #118 le: janvier 11, 2013, 06:39:27 am »
Exact, ma carte son actuelle est une Auzentech X-meridian (déjà pas merdique...)



Et je pense en changer pour la fameuse ASUS Xonar Essence STX, une carte son résolument stéréo!!
Je ne vois pas l’intérêt du cinqpointun ou pire, septpointun pour faire du cinéma à la maison. Et c'est avant tout pour écouter de la musique... donc.



Sorties RCA, composants tip top,  fréquence d'horloge séparée, comme avec votre fameuse carte son externe USB.
Test ici: http://www.hdfever.fr/2012/02/24/test-asus-xonar-essence-stx/

Gabrield

  • Newbie
  • *
  • Messages: 197
    • E-mail
Re : Nouveau projet... 3 voies :)
« Réponse #119 le: janvier 11, 2013, 07:19:42 am »
Dominique, j'ai intégré l’atténuateur au schéma du filtre et inscrit toute les valeurs:



Vous confirmez?

L’atténuateur est-il toujours de mise sachant que le 6MI90 sera dans un coffret sans fond? (=perte de sensibilité?)
tube diamètre interne 198mm, longueur 240mm (donc possibilité de transformation en caisse close de 7L)

Je me met au travail dés aujourd'hui!
« Modifié: janvier 11, 2013, 07:57:22 am par Gabrield »
